應用于各類電源上

超微晶合金共模電感的磁性能
   飽和磁感應強度Bs（T） 1.25
   初始磁導率μi(Gs/Oe) 〉8×104
   最大磁導率μm(Gs/Oe) 〉20×104
   矯頑力Hc （A/m） <2<>
   居里溫度Tc（℃） 560
   晶化溫度Tx（℃） 500
   飽和磁致伸縮系數λs <2<>×10-6〈2
   連續工作溫度℃ -50~130
   剩余磁感應強度Br（T） 0.5~0.8
   鐵損P（20kHz，0.5T），（W/kg） 〈25
   鐵損P（100kHz，0.2T），（W/kg） 〈70
   鐵損變化率ΔP (-50~125℃) 〈15％
非晶合金是20世紀70年代問世的一種新型合金材料，它是采用國際先進的超急冷技術將液態金屬以1×106℃/秒冷卻速度直接冷卻，形成厚度為0.02 mm～0.04mm的固體薄帶，得到原子排列組合上具有短程有序、長程無序特點的非晶合金組織，不具備傳統金屬材料的晶體結構，因此它具有與傳統材料不同的性能特點，如優異的軟磁性能、耐蝕性、耐磨性、高硬度、高強度、高電阻率等。由于它的性能優異，生產工藝簡單，20世紀80年代以來成為國內外材料科學界研究開發和應用的重點，不僅研制出用于電子工業的軟磁材料，而且還開發出其他用途的合金材料，如釬焊材料、催化劑、結構材料等。80年代未期，材料學者又在非晶化基礎上研制出納米晶軟磁合金材料，該材料具有更優異的軟磁性能

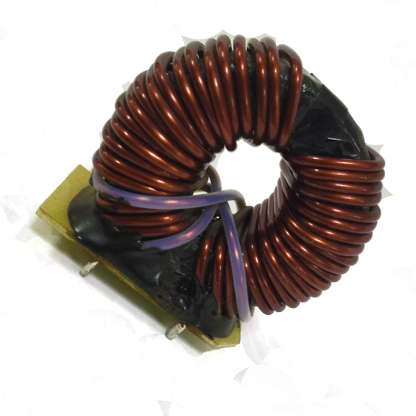

   非晶共模電感特點：
       EMC共模電感濾波器用鐵基納米晶(超微晶)制作EMC共模電感濾波鐵芯，具有高飽和磁感、高導磁率、高電感量、良好的頻率特性和良好的溫度穩定性(可在-50~130℃溫度范圍內長期使用)等特點。適合應用于電網及各種電源中的EMC共模干擾濾除以及精密電子設備的保護等領域。
應用范圍：
      共模電感扼流圈是開關電源，變頻器、UPS電源等設備中的一個重要部分。其工作原理：當工作電流流程過兩個繞向相反線圈時，產生兩個相互抵消的磁場H1、H2，此時工作電流主要受線圈歐姆電阻以及可忽略不計的工作頻率下 小漏電感的阻尼。如果有干擾信號流過線圈時，線圈即呈現出高阻抗，產生很強的阻尼效果達到衰減干擾信號作用。

   共模電感及尖峰抑制器均是小信號工作狀態，要求電感越大越好，電感量L正比于有效磁導率μe，同樣規格鐵芯，μe越高，L越大。因而選用超微晶合金材料來制作共模電感磁芯可以大大減小磁芯尺寸，尤其用作大電流、大功率條件下的共模電感磁芯，具有良好的性價比，取代鐵氧體磁環。一般這類鐵氧體有效磁導率 在1萬左右，而超微晶合金有效磁導率μe可8~10萬，同樣要求電感量下，后者磁芯尺寸只有前者的1/8~1/10，兩者的單價差約4~5倍，顯然超微晶合金更有競爭力。如某軍用三相開關電源，工作電流100A，一只Φ130×Φ90×Φ30 mm超微晶合金磁芯代替4只 Φ130×Φ70×Φ50高性能鐵氧體磁芯。
   尖峰抑制器是開關電源中常見的抗噪音干擾器件，該器件中的電感器體積小，電感量大，因而要求磁芯材料具有高的磁導率，以往都使用Co基非晶合金來制作這類小電感器件，由于Co含量高，價格貴，應用困難，現在用超微晶帶替代Co基非晶合金，制作這類小電感系列鐵芯，大大降低成本。
    與鐵氧體電感相比非晶電感的優勢：
   （1）由于鐵基納米晶合金功耗小，因此允許工作磁密高于200mT。鐵心截面和體積下降，線圈匝數減少，中高頻電子變壓器用銅鐵量都會下降，整體成本下降。

性能特點：

有極高初始導磁率－－在線路中具有很高的介入損耗，有效抑制EMI共模噪聲

良好的高頻頻率特性,共振頻率高,分布（端間）電容低

良好的溫度穩定性—可在-55～130℃ 長時間工作
